Ein automatisches Schiebetor fährt über den größten Teil der Zufahrt ruhig und ruckelt erst kurz vor der geschlossenen Position. Gerade weil das Fehlerbild örtlich begrenzt ist, sind präzise Beobachtungen hilfreich: Kommt das Ruckeln immer an derselben Stelle, wird das Tor dabei langsamer, hört man ein periodisches Klacken oder stoppt und reversiert die Anlage?
CAME- und FAAC-Systeme kommen in privaten Zufahrten, Wohnanlagen und Gewerbeobjekten häufig vor. Die Markennennung beschreibt nur den Anlagenkontext und keine offizielle Partnerschaft. Zahnstange, Ritzel, Laufrollen, Bodenführung, Endschalter und Sicherheitslogik wirken zusammen; eine einzelne sichtbare Spur beweist noch keinen Defekt.
Warum die genaue Stelle mehr sagt als das Wort „ruckelt“
Markieren Sie die Stelle nicht am beweglichen Tor, sondern fotografieren Sie den Fahrweg aus sicherem Abstand. Beginnt das Ruckeln einen Meter vor Tor-ZU, erst beim Einlauf in die Aufnahme oder genau beim Erreichen des üblichen Endpunkts? Ein immer gleicher Ort spricht eher für einen lokalen mechanischen oder positionsbezogenen Prüfpunkt als ein Fehler, der über den ganzen Laufweg wandert.
Achten Sie auf den Rhythmus. Ein wiederkehrendes Klacken im Abstand der Zahnteilung, ein einmaliger Stoß und ein langsamer werdender Lauf sind unterschiedliche Beobachtungen. Nehmen Sie höchstens eine ohnehin notwendige Fahrt als Gesamtvideo auf. Stellen Sie sich weder in die Durchfahrt noch zwischen Torflügel und festen Anschlag.
Notieren Sie auch die Gegenrichtung. Läuft das Tor beim Öffnen an derselben Position ebenfalls unruhig oder nur beim Schließen? Der Vergleich hilft, Belastungsrichtung, Führung und Steuerungsreaktion zu trennen, ersetzt aber keine fachkundige Prüfung.
- Position des Beginns aus sicherer Distanz dokumentieren
- einmaligen Stoß und periodisches Ruckeln unterscheiden
- Öffnen und Schließen nur bei notwendiger Fahrt vergleichen
- nie in der Durchfahrt oder Quetschstelle stehen
Zahnstange und Ritzel übertragen die Bewegung
CAME- und FAAC-Unterlagen zeigen bei Schiebetorantrieben die Kraftübertragung über Ritzel und Zahnstange. Die korrekte Geometrie wird bei Montage und Einstellung festgelegt. Ein örtlich veränderter Abstand, eine lockere Befestigung oder eine verschmutzte Passage kann deshalb ein Prüfpunkt sein, ist aus der Ferne aber nicht sicher als Ursache feststellbar.
Greifen Sie nicht zwischen Zahnstange und Ritzel und versuchen Sie nicht, Befestigungen nachzuziehen. Auch bei stillstehendem Tor kann ein unerwarteter Befehl die Anlage starten. Die Abdeckung des Antriebs bleibt geschlossen; Strom- und Steuerungsarbeiten gehören zu Fachkräften.

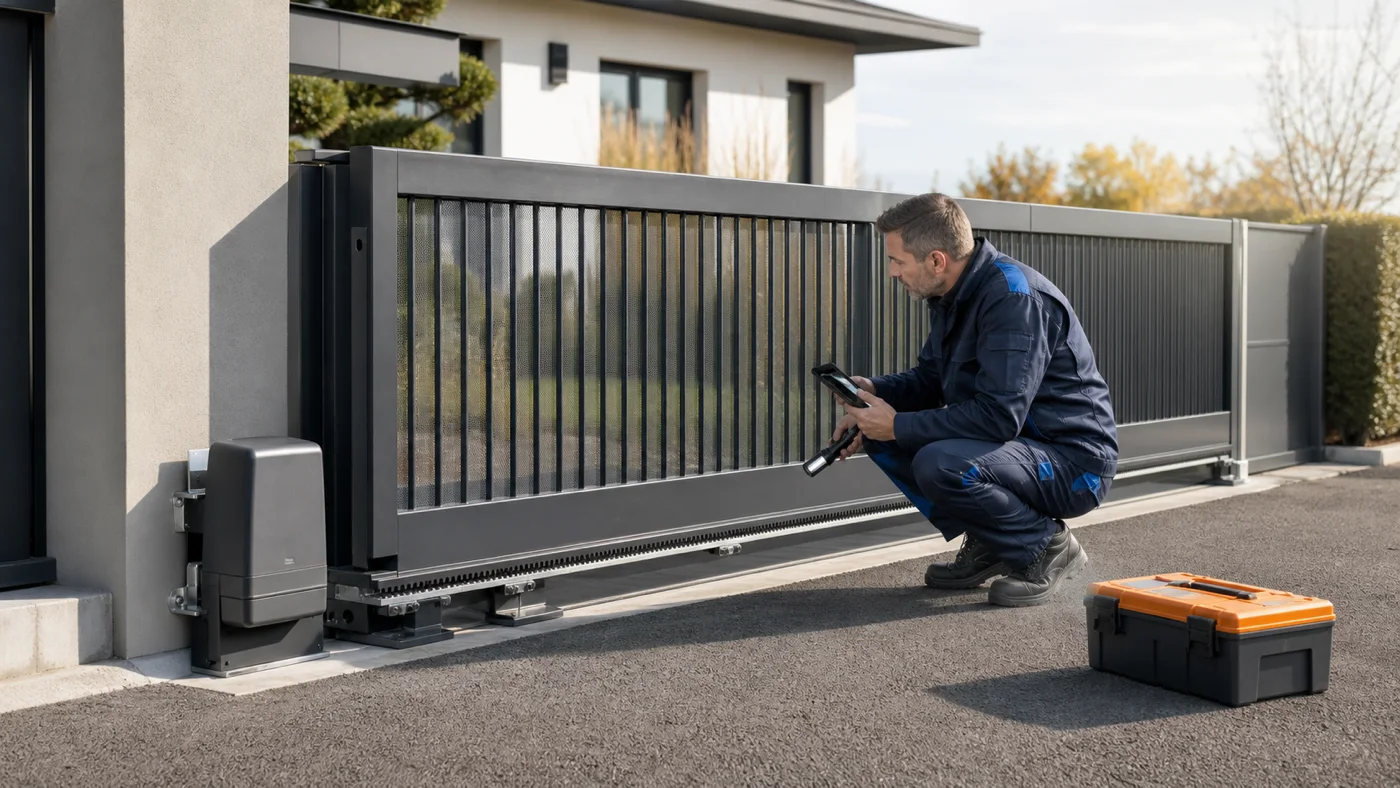

Fotografieren Sie die Zahnstange seitlich, ohne sich in den Fahrbereich zu beugen. Sichtbare Bruchstücke, lose Segmente oder starke Schleifspuren sind Gründe, die Nutzung zu stoppen. Oberflächlicher Schmutz allein beweist dagegen nicht, dass die Zahnstange die Störung verursacht.
Laufrollen, Schiene und Torflügel mitdenken
Der Antrieb bewegt nicht nur die Zahnstange, sondern den gesamten Torflügel. Ein Stein in einer Bodenschiene, eine auffällige Laufrolle, seitlicher Kontakt oder eine veränderte Aufnahme nahe Tor-ZU kann den Widerstand örtlich erhöhen. Bei freitragenden Toren gelten andere Führungs- und Rollenverhältnisse als bei bodengeführten Anlagen.
Entfernen Sie nur lose Gegenstände, die außerhalb jeder Quetschstelle gefahrlos erreichbar sind. Heben Sie das Tor nicht an, lösen Sie keine Rollen und verändern Sie keine Führungsbügel. Ein schwerer Torflügel kann sich unkontrolliert bewegen und erhebliche Quetschkräfte erzeugen.
Hilfreich sind Fotos des gesamten unteren Fahrwegs, der Einlaufseite und der oberen Führung. Ein enges Detailfoto ohne räumlichen Zusammenhang kann täuschen. Dokumentieren Sie zusätzlich, ob sich das Spaltmaß oder die Torhöhe im letzten Fahrabschnitt sichtbar verändert.
Endschalter und Endposition nicht vorschnell verstellen
Herstelleranleitungen beschreiben mechanische oder magnetische Endschalter und zugehörige Schaltfahnen beziehungsweise Magnete. Sie bestimmen, wann die Steuerung die Endposition erkennt. CAME weist in einer Montageanleitung außerdem darauf hin, dass das Tor nicht gegen den mechanischen Anschlag fahren soll. Diese Angaben sind Montagekontext, keine Aufforderung zur Selbstjustage.
Ruckelt das Tor genau beim üblichen Schaltpunkt, gehören Endschalter, Schaltfahne, Magnetabstand und Steuerungsreaktion in die fachliche Prüfung. Verschieben Sie diese Teile nicht auf Verdacht. Eine falsch gesetzte Endposition kann dazu führen, dass das Tor zu früh stoppt oder gegen einen Anschlag drückt.
Melden Sie, ob vor dem Auftreten am Antrieb, an der Zahnstange oder am Toranschlag gearbeitet wurde. Auch ein Stromausfall oder eine manuelle Entriegelung kann zeitlich relevant sein. Ein Zusammenhang ist ein Prüfhinweis, aber kein Beweis für die Ursache.
Sicherheitseinrichtungen bleiben Teil der Diagnose
Ein automatisches Schiebetor überwacht je nach Anlage Lichtschranken, Schließkanten und weitere Sicherheitseingänge. Stoppt oder reversiert das Tor beim Ruckeln, kann die Steuerung auf einen erkannten Widerstand oder einen Sicherheitszustand reagieren. Schutzfunktionen dürfen nicht überbrückt werden, auch nicht für einen kurzen Test.
Halten Sie Fahrweg und Einzugsstellen frei. Lassen Sie keine zweite Person gleichzeitig Sender oder Schlüsselschalter bedienen, während Fotos gemacht werden. In Wohnanlagen sollte eine zuständige Person die Beobachtung koordinieren, damit nicht mehrere Nutzer wiederholt Testfahrten auslösen.
Bei unkontrollierter Bewegung, starkem Metallgeräusch, sichtbarer Schieflage, lockerem Torflügel oder beschädigter Sicherheitsleiste muss die Nutzung enden. Der Bereich ist entsprechend der örtlichen Verantwortung zu sichern und die Störung zeitnah fachlich zu priorisieren.
- Sicherheitskontakte niemals überbrücken
- keine gleichzeitige Bedienung und Nahaufnahme
- Testfahrten in Sammelzufahrten zentral koordinieren
- bei losen oder schiefen Teilen sofort außer Betrieb nehmen
Welche Unterlagen den Vor-Ort-Termin beschleunigen
Senden Sie Gesamtfoto, Typenschild von Antrieb und Steuerung, ein Foto der Zahnstange im betroffenen Abschnitt sowie ein kurzes Video mit Ton. Nennen Sie Marke und Modell nur so, wie sie am Typenschild stehen. Vermutete Bauteilnamen oder Fehlercodes sollten nicht aus ähnlichen Internetbildern übernommen werden.
Ergänzen Sie Torlänge, private oder gemeinschaftliche Nutzung, ungefähre tägliche Zyklen und den Zeitpunkt der ersten Auffälligkeit. Für Hausverwaltungen sind auch Objektadresse, zuständige Kontaktperson, alternative Zufahrt und mögliche Sperrzeiten wichtig. Daraus folgt kein Fixpreis, aber die Prüfung kann besser vorbereitet werden.
Beschreiben Sie außerdem Wetter und Umgebung nur dann, wenn ein zeitlicher Zusammenhang wiederholt beobachtet wurde: starke Hitze, Niederschlag, Frost oder Bauarbeiten können Prüfhinweise liefern, sind aber keine automatische Ursache. Wurde die Zufahrt kürzlich asphaltiert, gereinigt oder an Pollern und Anschlägen gearbeitet, sollte dies ebenfalls genannt werden. So lassen sich neue mechanische Einflüsse von länger bestehenden Auffälligkeiten trennen.
Bei gemeinschaftlich genutzten Anlagen empfiehlt sich bis zur Klärung eine zentrale Störungsdokumentation. Uhrzeit, Fahrtrichtung, Torposition und Reaktion werden je Ereignis einmal erfasst. Unkoordinierte Resetversuche, wiederholtes manuelles Entriegeln oder wechselnde Einstellungen durch mehrere Personen erschweren die Diagnose und können den Anlagenzustand verändern.
Für Einsätze in Schwechat, Gerasdorf, Perchtoldsdorf, Mödling und Wien wird vor Ort zuerst der sichere Gesamtzustand beurteilt. Danach lassen sich Laufweg, Rollen und Führung, Zahnstangen-Ritzel-Geometrie, Endschalter sowie Sicherheits- und Steuerungsreaktion in sinnvoller Reihenfolge trennen.
Häufige Fragen
Warum ruckelt ein Schiebetor nur kurz vor der geschlossenen Position?
Möglich sind örtliche Auffälligkeiten an Fahrweg, Rollen, Führung oder Zahnstange sowie eine Reaktion rund um Endschalter oder Sicherheitsüberwachung. Die wiederkehrende Position ist ein Hinweis, aber keine fertige Diagnose.
Kann ich die Zahnstange selbst nachstellen?
Nein. Abstand und Ausrichtung zur Antriebseinheit beeinflussen die Kraftübertragung. Arbeiten in diesem Bereich bergen Quetschgefahr und gehören in fachkundige Hände.
Soll ich den Endschalter etwas verschieben?
Nicht auf Verdacht. Eine falsche Position kann den Stoppunkt verschieben oder das Tor gegen einen Anschlag fahren lassen. Zuerst müssen Mechanik und modellbezogene Einstellung geprüft werden.
Welche Fotos sind für die Diagnose hilfreich?
Senden Sie Gesamtansicht, Typenschilder, Fahrweg, Einlaufseite und Zahnstange im betroffenen Abschnitt. Ein kurzes Video mit Ton sollte aus sicherer Distanz die gesamte letzte Fahrphase zeigen.
