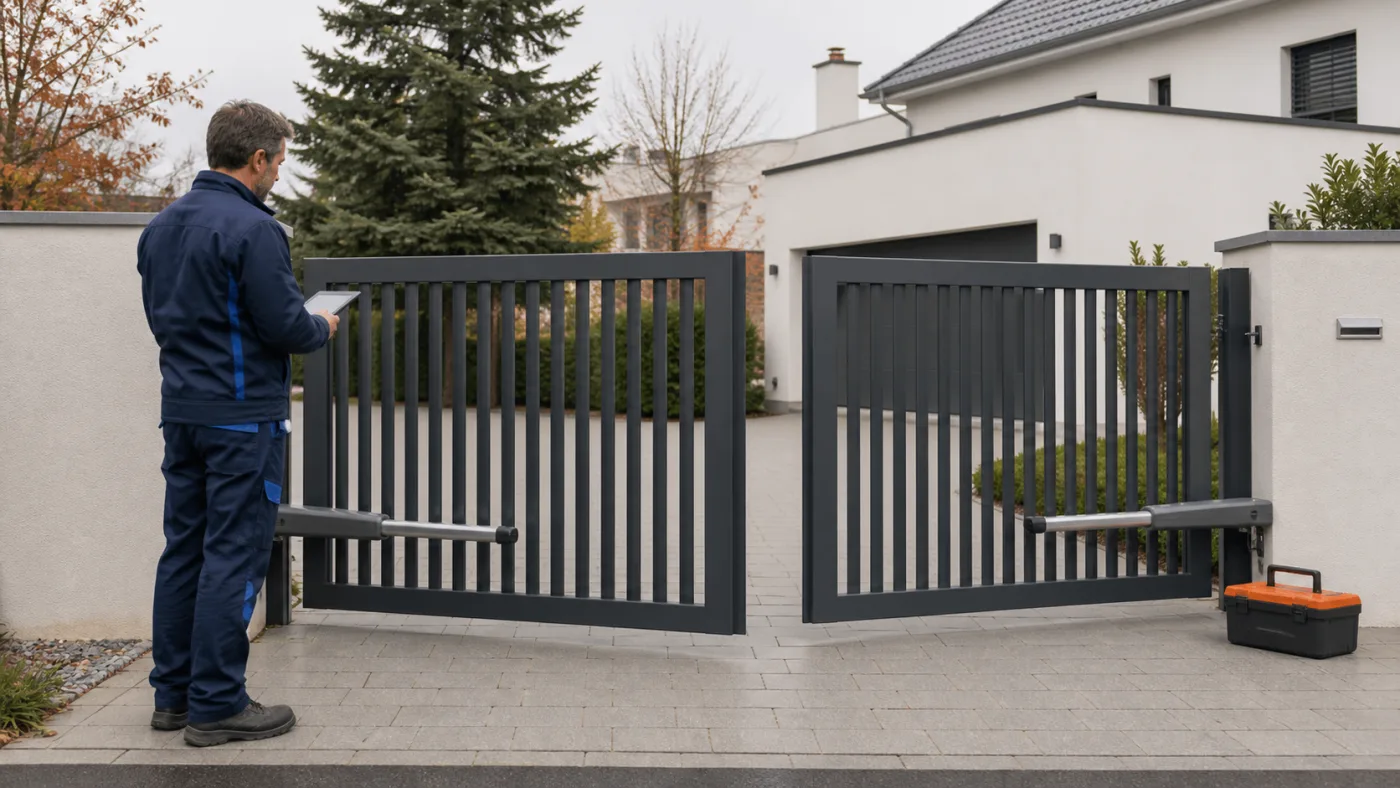

Bei einem zweiflügeligen Hoftor startet ein Flügel früher, der andere bleibt zurück oder erreicht seine Endlage deutlich später. Bei Anlagen von CAME, BFT und anderen Herstellern kann ein definierter Versatz sinnvoll sein, etwa wenn sich die Flügel in geschlossener Stellung überdecken. Wird der Unterschied jedoch plötzlich größer, bleibt ein Flügel stehen oder verändert sich die Reihenfolge, sollte die Anlage nicht durch weitere Lern- oder Einstellversuche verstellt werden.
Die Diagnose muss vier Ebenen trennen: vorgesehene Steuerlogik, mechanische Leichtgängigkeit beider Flügel, Zustand der einzelnen Antriebe sowie Sicherheits- und Impulssignale. Herstellername allein reicht dafür nicht; Steuerung, Motortyp, Montagegeometrie und Anlagenkonfiguration gehören zusammen.
Normaler Flügelversatz oder neue Störung?
Schließt ein Flügel über den anderen, muss die Reihenfolge häufig definiert sein. Ein kleiner zeitlicher Abstand kann daher normal sein. Vergleichen Sie nicht die absolute Sekundenzahl, sondern den bisherigen Anlagenzustand: Starten und enden beide Flügel wie gewohnt, ohne Anschlagen, Zittern oder unerwartete Pause?
Neu ist das Fehlerbild, wenn ein Flügel nach demselben Impuls gar nicht beginnt, unterwegs stehen bleibt, deutlich langsamer wird oder seine Endlage nicht erreicht. Auch ein Wechsel der Reihenfolge, ein Auflaufen der Flügel gegeneinander oder ein wiederholtes Reversieren verlangt eine fachliche Prüfung.
- tritt der Unterschied beim Öffnen, Schließen oder in beiden Richtungen auf?
- startet derselbe Flügel immer zuerst?
- bleibt der Abstand über die Fahrt ähnlich oder wächst er?
- gibt es Wind, Bodenkontakt, Schleifen oder ein neues Motorgeräusch?
Mechanik beider Torflügel getrennt betrachten
Zwei optisch gleiche Flügel können mechanisch unterschiedlich belastet sein. Scharniere, Anschläge, Bodenfreiheit, Windlast und Montagegeometrie beeinflussen den Lauf. Ein abgesenkter Flügel kann am Boden streifen; ein schwergängiges Band oder ein veränderter Anschlag erhöht den Widerstand. Das darf nicht durch höhere Kraftwerte kompensiert werden.
Von außen lassen sich Schleifspuren, schiefe Spaltmaße oder ein lockerer Anschlag fotografieren. Die Antriebe werden nicht entriegelt, solange die Flügelposition unsicher ist oder Wind sie unkontrolliert bewegen könnte. Eine Handprüfung gehört nur in einen vom Hersteller vorgesehenen, sicher beherrschten Ablauf.
Antrieb, Versorgung und Steuerung nicht verwechseln
Jeder Flügel besitzt einen eigenen Kraftweg vom Steuerbefehl bis zur Bewegung. Ein Unterschied kann am Motor oder Getriebe liegen, aber ebenso an Gelenkpunkten, Befestigung, Verkabelung, Endlagenerfassung oder Steuerfreigabe. Bei 24-Volt-Systemen können Steuerungen Bewegungsdaten auswerten; daraus folgt dennoch keine sichere Ferndiagnose anhand eines einzelnen Displaytexts.
CAME bietet für ATS-Systeme verschiedene Ausführungen und Steuerungsoptionen; BFT kombiniert PHOBOS-Antriebe beispielsweise mit passenden Steuerungen. Parameterbezeichnungen und Diagnoseanzeigen sind modellabhängig. Deshalb Typenschilder von beiden Antrieben und der Steuerung fotografieren, statt Werte aus einer fremden Anleitung zu übernehmen.
Sicherheitseinrichtungen können die Reihenfolge beeinflussen
Lichtschranken, Kontaktleisten und weitere Eingänge können eine Fahrt stoppen, verhindern oder umkehren. Tritt der Unterschied nur beim Schließen auf, ist der Sicherheitskreis besonders relevant. Sichtbar verschmutzte Optik darf bei stillstehender Anlage vorsichtig gereinigt werden; Sensoren werden nicht verdreht, abgedeckt oder überbrückt.
BFT weist in den PHOBOS-Unterlagen auf die Prüfung von Lichtschranken, Sicherheitskanten und Quetschschutz hin. Die DGUV behandelt Flügelbewegung, Steuerung, Instandhaltung und Prüfung als zusammenhängende Sicherheitsaufgabe. Ein wieder fahrendes Tor gilt daher nicht allein deshalb als geprüft.
Wann die Zufahrt gesperrt werden sollte
Stoppen Sie den Betrieb, wenn Flügel kollidieren könnten, ein Antrieb oder Halter sichtbar locker ist, ein Flügel absackt oder die Anlage Personen und Fahrzeuge nicht zuverlässig schützt. Gleiches gilt bei mahlenden Geräuschen, ruckartiger Bewegung, beschädigten Kabeln oder wenn ein Flügel nach dem Stopp frei ausschwingen kann.
Keine Lernfahrt, keinen Reset und keine Änderung von Verzögerungs-, Kraft- oder Geschwindigkeitswerten auf Verdacht starten. Solche Eingriffe können den dokumentierten Fehlerzustand löschen und Schutzfunktionen verändern. Bei einer Sammelzufahrt müssen Nutzer bis zur Freigabe klar informiert und alternative Zugänge geregelt werden.
- Flügel überkreuzen oder berühren sich in falscher Reihenfolge
- sichtbarer Riss, lose Konsole oder Bewegung am Befestigungspunkt
- ein Flügel bewegt sich trotz Hindernis oder unklarer Sensorreaktion
- wiederholtes Stoppen mit starkem Ruck oder ungewöhnlichem Geräusch
Dokumentation für CAME-, BFT- und Bestandsanlagen
Ein Video aus sicherem Abstand sollte beide Flügel, Startzeitpunkte und Endlagen in einer ohnehin notwendigen Fahrt zeigen. Ergänzen Sie Fotos der Gesamtanlage, beider Antriebe, Gelenke und Anschläge sowie der Typenschilder. Notieren Sie, ob die Störung nach Stromausfall, Wartung, Sturm, Gartenarbeiten oder einer Kollision begann.
Die Bezeichnung auf dem Handsender identifiziert nicht zwingend die Steuerung oder den Motor. Bei gemischten Bestandsanlagen können Komponenten verschiedener Generationen vorhanden sein. Für die Vorbereitung zählen deshalb alle sichtbaren Modellangaben und frühere Wartungsunterlagen.
Was der Fachbetrieb vor Ort abgrenzt
Geprüft werden zunächst Bewegungsraum, Flügelgeometrie, Scharniere, Anschläge und Antriebsbefestigung. Danach folgen die Reaktionen beider Motorpfade, Endlagenerfassung, Impuls- und Sicherheitseingänge sowie die dokumentierte Anlagenlogik. Erst aus diesem Gesamtbild lässt sich entscheiden, ob Einstellung, Instandsetzung oder Bauteiltausch sinnvoll ist.
Für Wien, Schwechat, Gerasdorf und das östliche Umland ist auch die Nutzung wichtig: private Einfahrt, Wohnanlage oder gewerbliche Zufahrt haben unterschiedliche Zyklen und Betreiberabläufe. Wir nennen CAME und BFT als häufig vorkommende Systeme, ohne eine Herstellerpartnerschaft oder pauschale Teileverfügbarkeit zu behaupten.
Häufige Fragen
Müssen beide Drehtor-Flügel gleichzeitig starten?
Nicht unbedingt. Bei überlappenden Flügeln kann eine definierte Reihenfolge vorgesehen sein. Entscheidend ist, ob der Versatz dem bisherigen Normalzustand entspricht.
Kann ich die Flügelverzögerung selbst einstellen?
Davon ist ohne Modellabgleich und Sicherheitsprüfung abzuraten. Parameter beeinflussen die Bewegungslogik und können eine mechanische oder sicherheitsbezogene Ursache verdecken.
Warum bleibt nur ein Flügel stehen?
Möglich sind Mechanik, Befestigung, Motorpfad, Endlagenerfassung, Versorgung oder ein Steuer- beziehungsweise Sicherheitssignal. Der Herstellername allein grenzt die Ursache nicht ein.
Darf ich den schwergängigen Flügel entriegeln?
Nur nach Herstelleranleitung und wenn die Flügel gegen unkontrollierte Bewegung gesichert sind. Bei Wind, Gefälle, lockerer Befestigung oder unklarer Position sollte das ein Fachbetrieb übernehmen.
Welche Modellangaben werden benötigt?
Fotos der Typenschilder beider Antriebe, der Steuerung und sichtbarer Zusatzkomponenten sowie Angaben zum Handsender und zur bisherigen Wartung helfen bei der Vorbereitung.
